DisplayPortでデイジーチェーン接続（数珠つなぎ）する際の注意点あれこれ

DisplayPortでデイジーチェーン接続（数珠つなぎ）する際の注意点をいろいろ紹介します。

macOS → デイジーチェーン未対応

macOSはデイジーチェーンをサポートしていません。

引用：デイジーチェーン接続対応EV2457の導入ガイド | EIZO株式会社



少なくとも、MacOS 10.13（ハイシエラ）までは対応していないみたいです↓。

参考：https://en.wikipedia.org/wiki/DisplayPort（英語ぺージです）

すべての機器 → DP1.2以上

↑の画像で言うと

というふうに、すべての端子がMSTに対応しているDispayPort 1.2以上である必要があります。



末端のディスプレイ→MST対応不要

↑この画像で言うと

一番最後（一番右）のディスプレイは、MSTに対応していない普通のディスプレイでも接続可能です。



もっと言えば、末端のディスプレイだけはDisplayPort → HDMIというふうに変換してHDMI接続してもOKです。

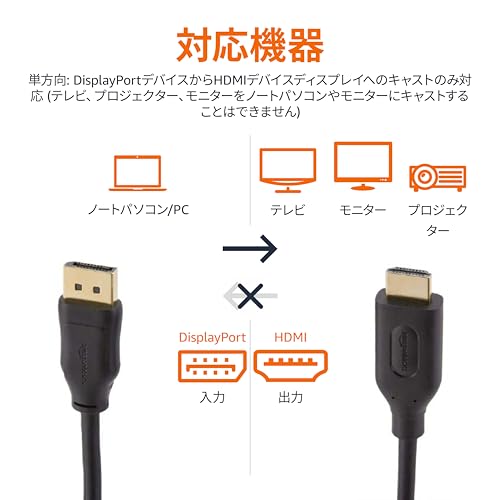

（以下のようなパッシブタイプのケーブルを使ってもOKです。）

デイジーチェーン → 上限が決まっている

ビットレート

DisplayPortは、大容量のデータを流せる規格です。

ですが流せるデータ容量（ビットレート）には限度があります。



バージョンにもよりますが、以下のような感じです。

バージョン	ビットレート
1.2	17.28 Gbps （5.4 Gbps × 4レーン）
1.3	25.92 Gbps （8.1 Gbps × 4レーン）
1.4



例えば

• 1920 x 1080（60Hz・8bitカラー）だと･･･3.20Gbps必要
• 3840 x 2160（60Hz・8bitカラー）だと･･･12.54Gbps必要
• 7680 x 4320（60Hz・8bitカラー）だと･･･49.65Gbps必要

というふうにデータを流す必要があります。



具体的に言うと

• DisplayPort 1.2なら･･･
  →1920 x 1080（60Hz）の場合 →  4台まで接続可能
  →3840 x 2160（60Hz）の場合 →  1台まで接続可能
  →7680 x 4320（60Hz）の場合 →  0台

• DisplayPort 1.3～1.4なら･･･
  →1920 x 1080（60Hz）の場合 →  8台まで接続可能
  →3840 x 2160（60Hz）の場合 →  1台まで接続可能
  →7680 x 4320（60Hz）の場合 →  0台

みたいな感じになります。
（データ容量の計算はレーン単位なのでDisplayPort 1.3～1.4でも4kは1台しかムリです）



つまり何が言いたいかというと

• 解像度が高ければ高いほど、
• リフレッシュレートが高ければ高いほど、
• ビット深度が高ければ高いほど、

流さなければいけないデータ容量は増えるので、

「これらに該当すればするほどデイジーチェーンできる台数は減りますよ！」
「場合によってはリフレッシュレートが強制的に落ちたりしますよ！」

ということです。

GPU

DisplayPortで「4画面まで描画できるよ！」となっていても

GPUが「3画面までしか描画できないよ！」みたいな場合があります。



GPUの中には、非力なGPUもあるからです。（特にCPU内蔵のGPUなど）



なので自分の使用しているGPUの仕様をあらかじめ確認しておきましょう。

参考：グラフィックボードが接続できるディスプレイの最大数は？

末端以外のディスプレイ → 設定でDisplayPort1.2をONにする

デイジーチェーンに接続する末端のディスプレイ以外すべて、設定から「DisplayPort1.2をONにする」ということをする必要があります。



逆に、デイジーチェーン末端のディスプレイは、設定をONにする必要はありません。

相性の問題

以下の要素の相性によって、デイジーチェーンがうまく機能しない事例もあるみたいなので

• OS
• GPU
• ディスプレイ

あらかじめ各メーカーの仕様を確認しておきましょう。
